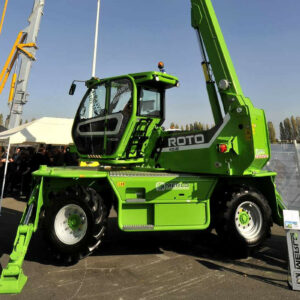

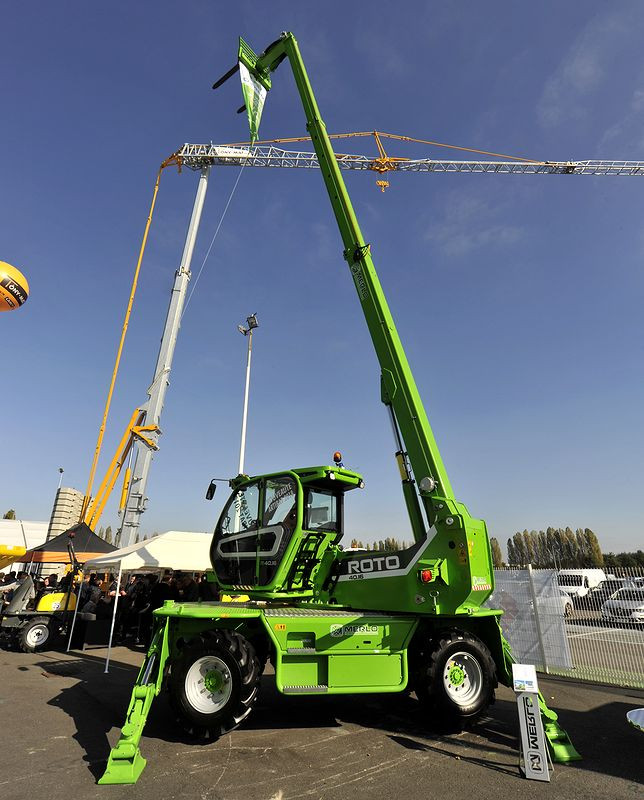

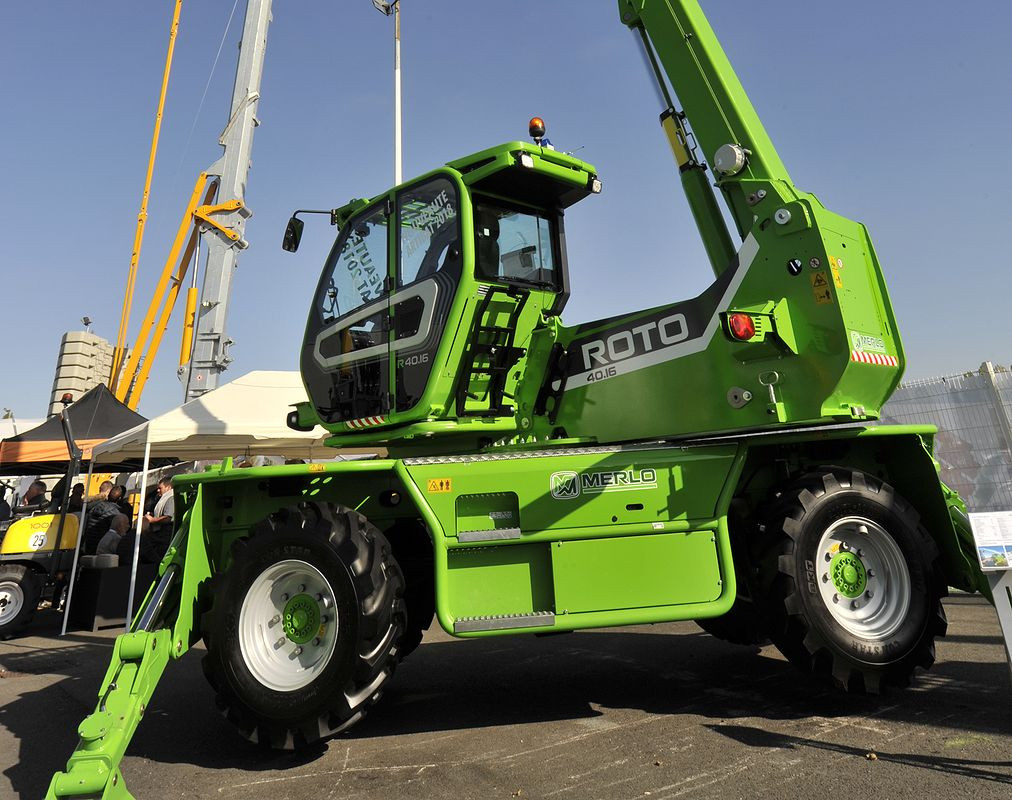

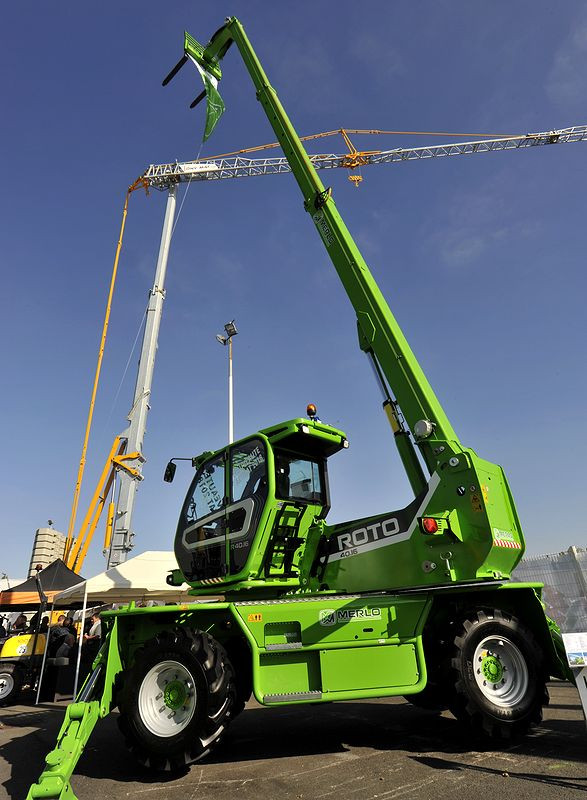

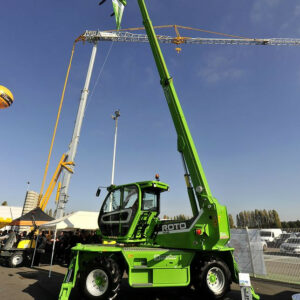

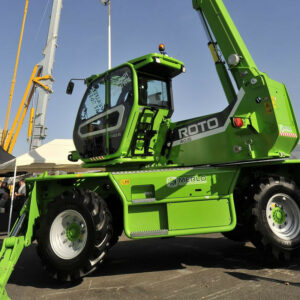

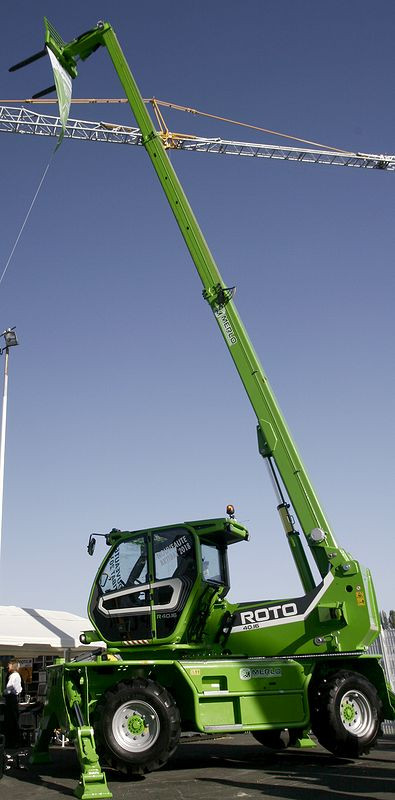

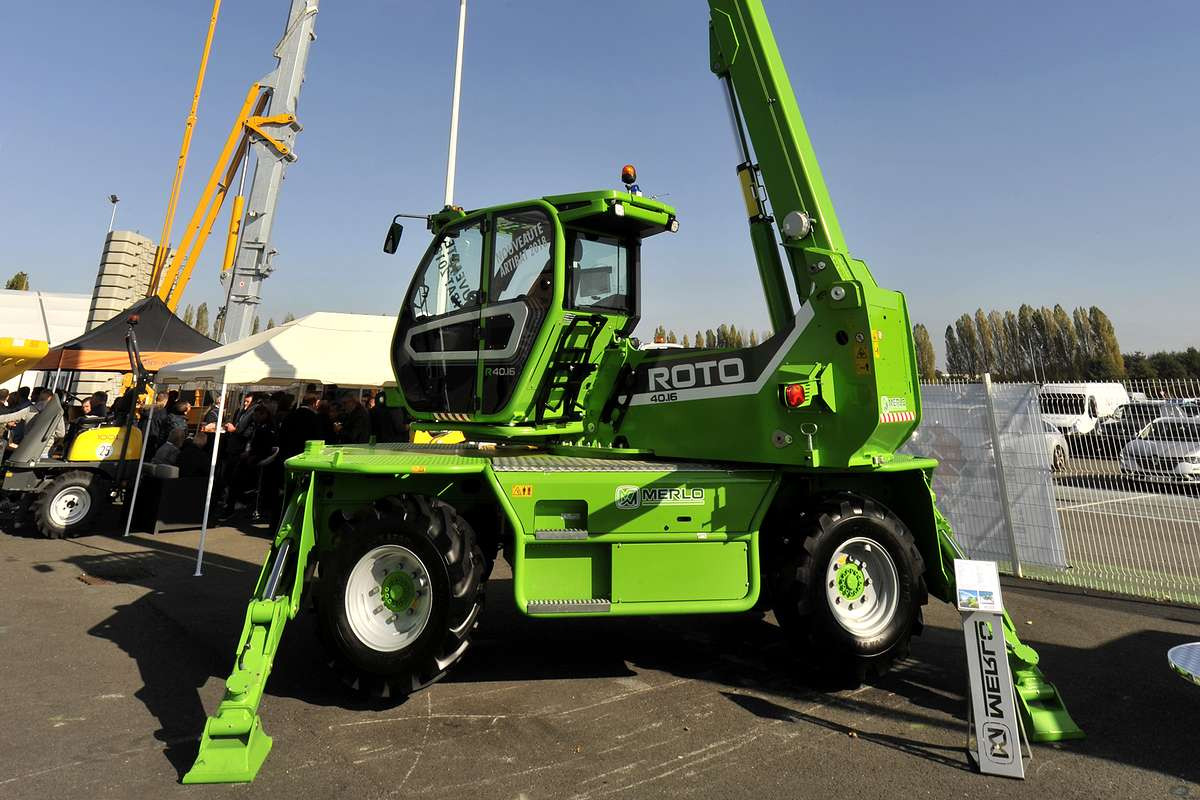

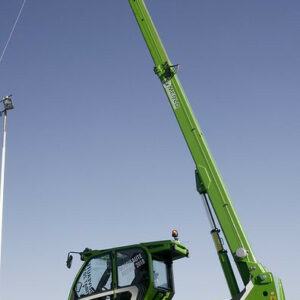

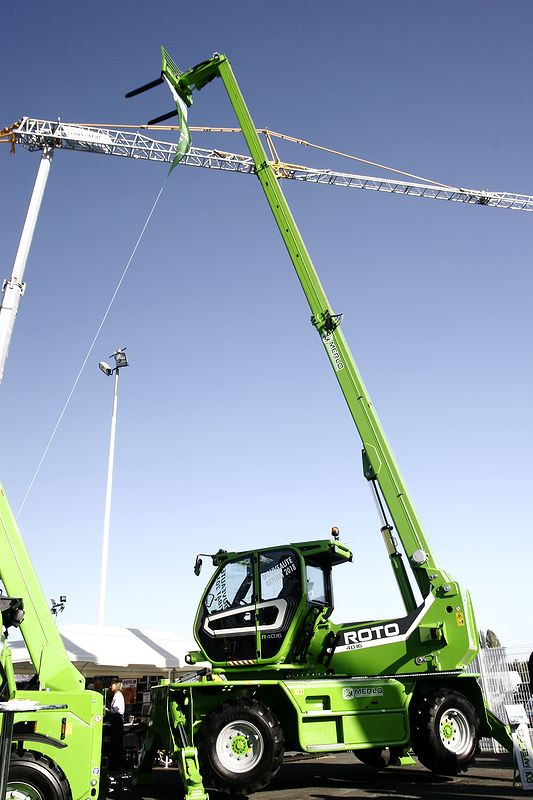

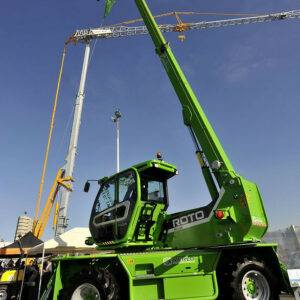

Le chariot télescopique à rotation continue ROTO 40.16 de Merlo :
La gamme Roto de Merlo présente une gamme entièrement renouvelée de chariots télescopiques rotatifs. En 1991, Merlo a présenté sa première grue tournante. À partir de ce moment, le secteur s’est développé rapidement et radicalement avec une seule constante : le leadership de la marque Merlo sur ce segment. Merlo fait maintenant un autre pas en avant avec l’introduction de la nouvelle gamme ROTO. La conception modulaire, la conception innovante et la nouvelle technologie utilisée garantissent que la gamme Merlo ROTO reste la référence dans ce segment.
Les modèles ROTO40.16, 40.18, 50.21 et 50.26 de la gamme CLASSICS sont équipés de suspensions et d’autres systèmes répondant aux exigences élevées du marché professionnel.
La ROTO 40.16 et la ROTO 40.18 soulèvent 4 tonnes à 15,8 ou 17,6 mètres.
Un moteur Deutz TCD3.6 de 115 ch (40.16 / 40.18) ou un moteur FPT NEF45 de 170 ch (50.21 / 50.26) garantit une vitesse maximale de 40 km / h.
La rotation de la superstructure est de 415 degrés à la ROTO 40.16 et 40.18 et de 600 degrés à la ROTO50.21 et 50.26.
Les élévateurs télescopiques de la gamme Roto permettent de travailler à 415° grâce à leur tourelle rotative qui offre un rayon d’action supérieur à celui d’un élévateur télescopique fixe.
Grâce à la qualité de fabrication, la performance et la sécurité qui ont toujours caractérisé cette gamme de produits, le groupe Merlo est un leader dans le secteur des élévateurs à tourelle rotative et le nom Roto est devenu synonyme de cette catégorie dans le monde entier.
La gamme ROTO se compose de trois familles de produits se déclinant en d’innombrables modèles, tous conçus pour proposer au marché des machines qui répondent toujours aux exigences des utilisateurs.
Les atouts du ROTO 40.16 de Merlo :
- Poids et dimensions réduits pour une manœuvrabilité supérieure et des consommations inférieures.
- Visibilité optimale.
- Mise à niveau du châssis pour travailler en toute sécurité même sur des terrains irréguliers.
- Suspensions actives pour un confort de travail supérieur.
- Système Load-Sensing pour la réduction des consommations et la maximisation des performances.
- Vitesse maximale de 40 km/h.
- Transmission hydrostatique.
- Système Merlin.
- Ceinture d’acier qui distribue les poids et élimine le contrepoids arrière.
- Tac-Lock, système breveté d’accrochage/décrochage rapide des accessoires.
- Puissance du moteur.
- Système de sécurité MCSS breveté Merlo.
+ Confort : La cabine la plus grande de la catégorie
Niveau maximum de confort
+ Efficacité : -18 % de consommation, EPD de série sur tous les Roto
+ Performances : Modèles conçus pour offrir les meilleures performances mécaniques, hydrauliques et électroniques
+ Polyvalence : Rotation continue de la tourelle sur les modèles MCSS, de 600 degrés (± 300°) sur la série 600° et de 415 degrés (± 218°)
sur la série 400°
Plus de 30 équipements disponibles
+ Sécurité : Cabine homologuée FOPS
Stabilisation automatique de série sur tous les modèles
Systèmes anticapotage intégrés (400° et 600°)
Merlin (Merlo Interactive Network) sur MCSS de série
MerloMobility de série sur MCSS, en option sur 400° et 600°
EAS de série sur MCSS et 400° S
Un concentré de technologie :
Système Merlo EPD – Eco Power Drive :
Motorisation : Moteurs Tier 4 Interim MCSS :
Essieux et système de suspension pneumatique d’avant-garde
Il y a deux types d’essieux : épicycloïdaux pour les modèles 60.24 MCSS et 40.30 MCSS et portiques pour le reste de la gamme Roto. Chaque essieu est équipé de deux freins à sec, conçus pour garantir l’efficacité maximale et réduire la consommation. En plus, Merlo offre de série le frein de stationnement à actionnement automatique à l’arrêt du moteur diesel.
Electronic Active Suspension (EAS) pour le transport en sécurité
Pour faire face à des déplacements sur des terrains accidentés, Merlo a conçu le système EAS, composé de 4 vérins hydrauliques, d’un quadrilatère muni de bras longitudinaux et d’un circuit hydropneumatique à gestion électronique. La polyvalence du système permet à l’opérateur de régler manuellement aussi bien l’inclinaison latérale que l’inclinaison longitudinale, comme illustré dans la case spécifique.
Assiette manuelle EAS – Levage sur pneus
Lors du levage sur pneus et sur des terrains en pente, l’opérateur règle les suspensions latéralement jusqu’à ±9° et longitudinalement jusqu’à ±5°, de façon à soulever des charges sur roues en toute sécurité
Toute la famille ROTO est équipée de stabilisation et de mise à niveau automatiques de série :
– Trois types de stabilisateurs.
– Les stabilisateurs sont des éléments pratiques et faciles à actionner par l’opérateur.
– Les commandes sont situées dans une position sûre, afin d’éviter l’actionnement accidentel des stabilisateurs.
Système de stabilisation MCSS : Facile, intuitif et sûr
4 stabilisateurs indépendants.
La possibilité de stabiliser la machine avec les bras totalement « fermés » est garantie.
La stabilisation est réalisée en deux étapes : 1. Sortie latérale du bras (flèche bleue) 2. Descente de la tige du vérin (flèche rouge).
Les bras des stabilisateurs peuvent être étendus selon la zone de travail. Le système Merlin disponible gère l’équilibre dynamique de la charge en mode automatique et en temps réel.
Gestion des vérins (à l’avant de façon indépendante et à l’arrière en paire) pour obtenir la mise à niveau du châssis.
La pression continue sur la touche 1 pendant trois secondes active le mécanisme de stabilisation automatique. La touche 2 active la rentrée automatique.
La mise à niveau automatique s’active automatiquement à la fin de la stabilisation automatique, ce qui garantit l’horizontalité du châssis, afin d’obtenir une sécurité d’exploitation maximale.
- Tous les Roto sont munis d’une console pour la gestion des stabilisateurs
- Sur les modèles MCSS, les stabilisateurs télescopiques peuvent être positionnés à n’importe quelle largeur
- Les modèles MCSS offrent la mise à niveau manuelle des tiges des vérins verticaux
- Activation automatique de la stabilisation et de la mise à niveau
Merlin – Merlo Local Interactive Network
Système interactif qui affiche plusieurs niveaux d’information pour la sécurité et la productivité
Géométrie de la machine et position de la charge
Sur un écran spécifique, Merlin affiche la position et le déplacement du centre de gravité. Le système surveille la stabilité de la machine et indique la configuration géométrique de la machine (position de la charge). Les stabilisateurs peuvent être positionnés selon la surface disponible et la morphologie du terrain.
Empreinte au sol des stabilisateurs
En fonction de l’empreinte au sol des stabilisateurs, le système Merlin adapte le tableau de charge et contrôle la stabilité de la machine en mode automatique et en temps réel.
Entretien et diagnostic
Le troisième et le quatrième écran de Merlin servent à surveiller respectivement : l’entretien périodique et les anomalies du système (diagnostic)
Programmation de la zone de travail
Le système permet de programmer la zone de travail et l’angle de rotation de la tourelle, de façon à faciliter les opérations lors des travaux répétitifs et à augmenter la sécurité d’exploitation, en bloquant les mouvements en dehors de la zone réglée.
Une flèche originale, efficace et d’avant-garde :
Merlo conçoit et fabrique en interne les flèches de ses élévateurs télescopiques et a développé des technologies uniques pour les rendre plus forts et légers. Les tôles de la flèche sont soudées sur l’axe neutre, la zone de densité plus faible de l’effort. Le système de déplacement des tiges à cartouche est bien protégé à l’intérieur de la flèche, grâce à une solution brevetée, tandis que les tuyaux et les câbles sont également placés à l’intérieur de la flèche, à l’abri de chocs accidentels. Avec la flèche Merlo, l’opérateur peut placer la charge aussi précisément que possible, confiant dans sa fiabilité et sa durabilité supérieures.
Le système Tac-Lock autorise le blocage hydraulique de l’outil depuis la cabine, ce qui permet de changer d’équipement rapidement et en toute sécurité.
Les tuyauteries, les câbles électriques et les prises hydrauliques auxiliaires sont logés dans la flèche pour une sécurité maximale.
Pompe à cylindrée variable avec distributeur Load-Sensing et Flow-Sharing garantissant :
- Des mouvements multiples d’une grande précision.
- Des économies d’énergie/consommations réduites.
- Une usure du composant réduite.
Système Space et plateformes aériennes : La sécurité en hauteur :
L’utilisation réussie des élévateurs télescopiques Roto dans les mouvements les plus variés sur les chantiers trouve sa meilleure preuve dans les nombreux systèmes Merlo pour le levage de personnes et d’équipements : du système Space, expression de la plus haute technologie en plateformes aériennes équipées de flèche télescopique à élévation et balancement autonomes, au grand nombre d’autres dispositifs de levage avec nacelles porte-personnes.
Dans certaines plateformes aériennes Merlo, la largeur utile est variable grâce au système d’extension breveté, très pratique, qui peut être actionné même en hauteur.
Le système Space permet de travailler à une altitude négative de plus de 9 mètres sous le niveau de la chaussée.
La rotation hydraulique autour de l’axe vertical de nombreuses plateformes aériennes Merlo permet de travailler avec la machine en angle.
Indépendamment du type de plateforme utilisée, l’opérateur commande tous les mouvements à bord de la nacelle.
Le balancement de la flèche porte-plateforme du système Space permet d’accéder à des points difficiles à atteindre autrement.
Le système Space peut être transporté sur la route directement sur l’élévateur Roto.
