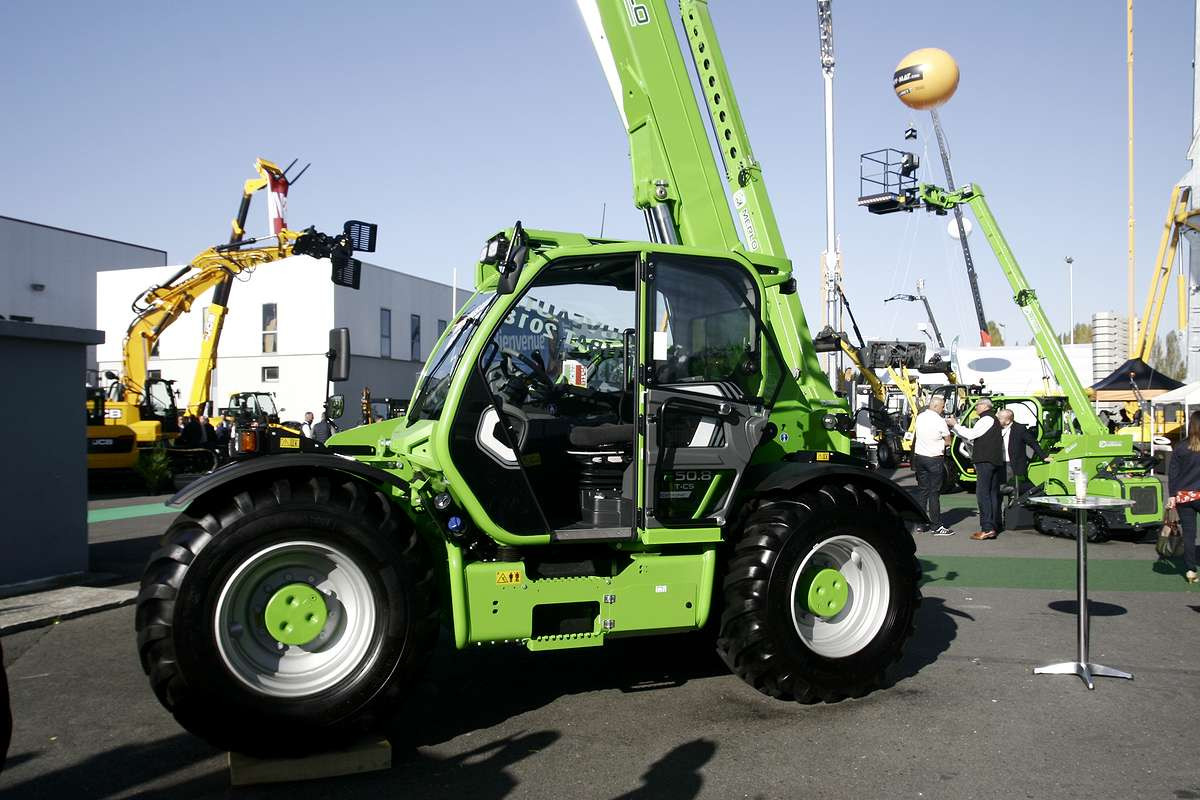

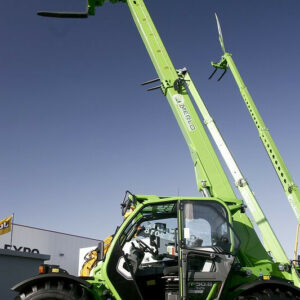

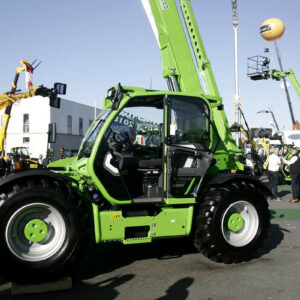

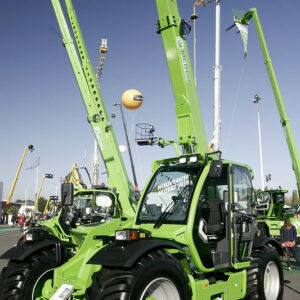

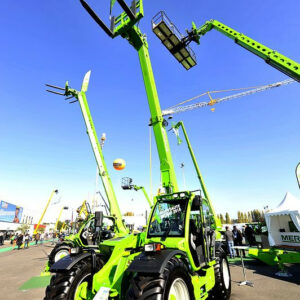

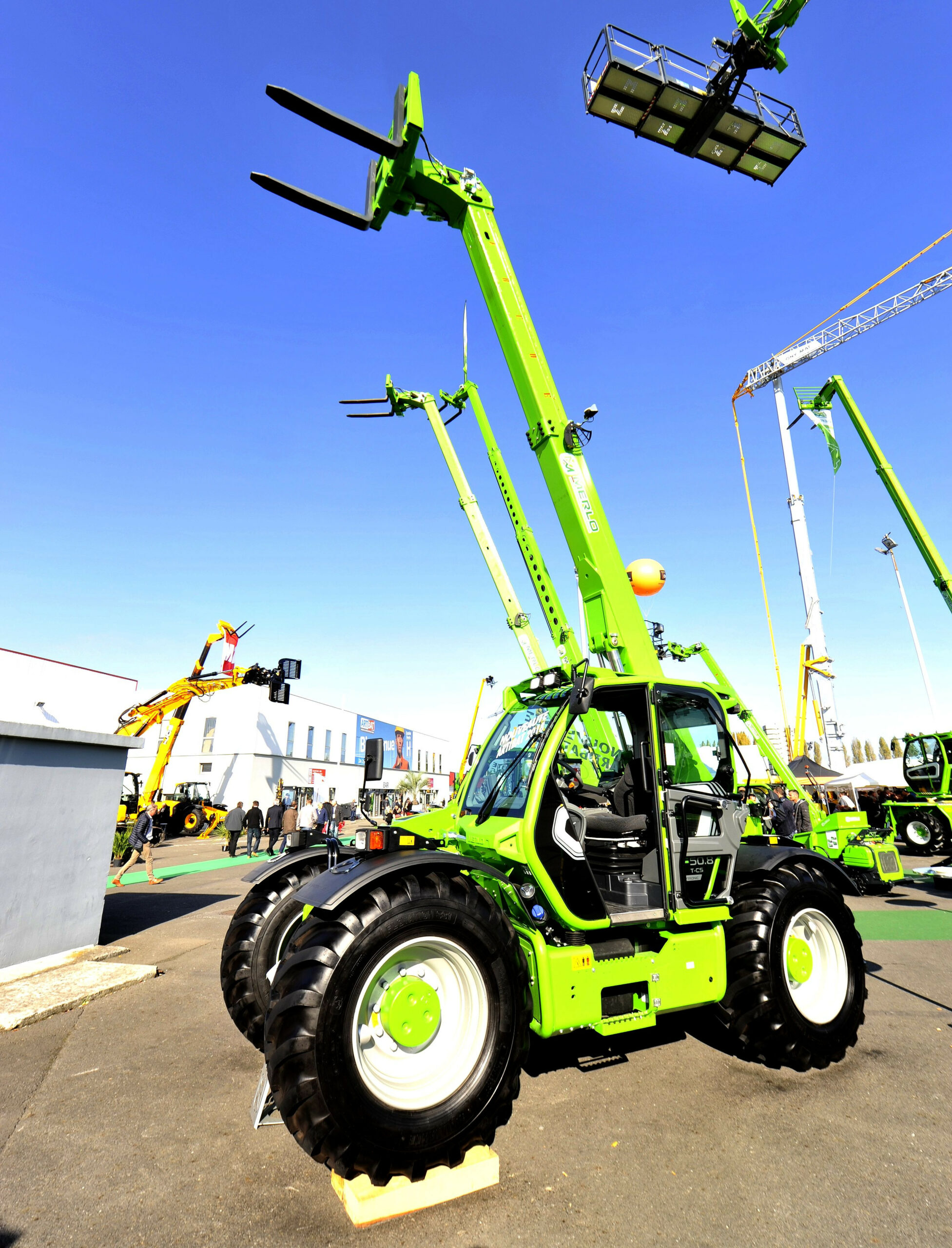

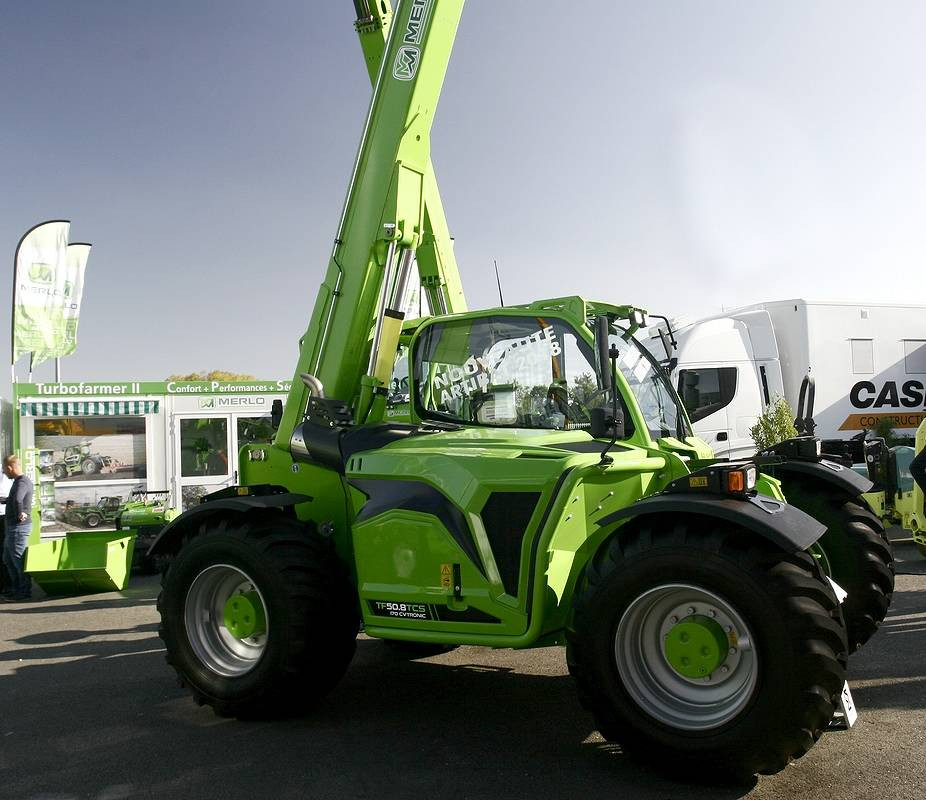

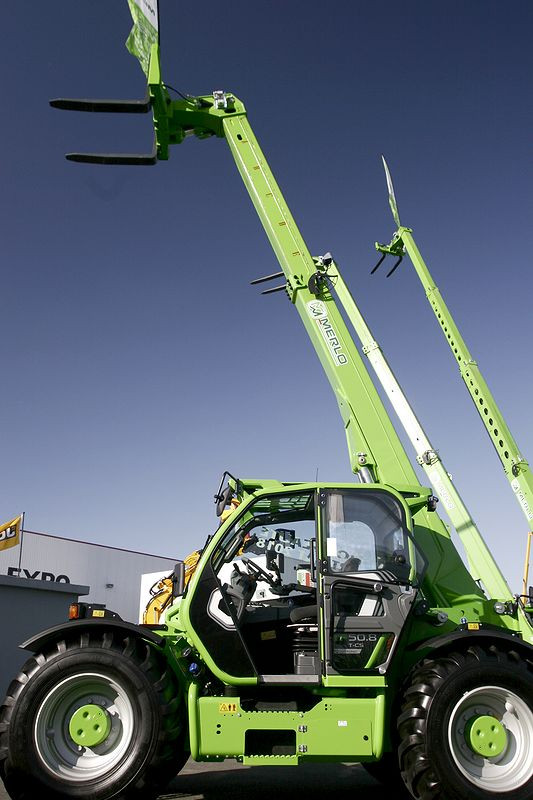

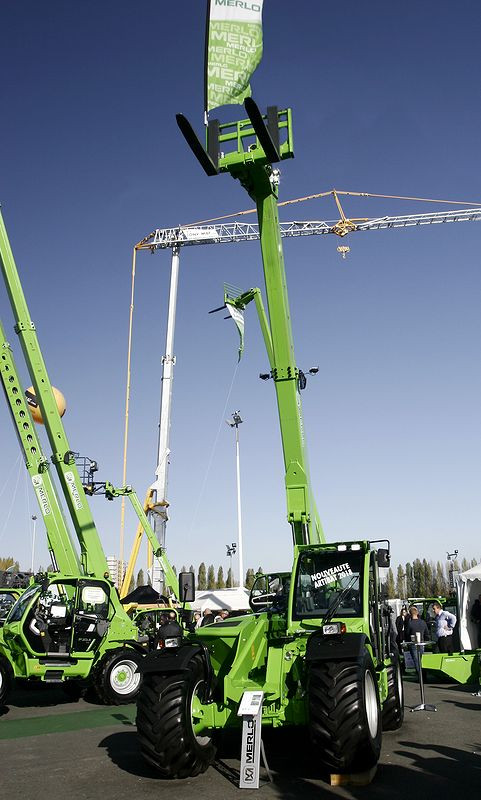

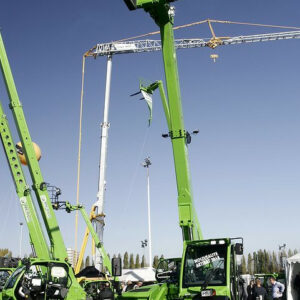

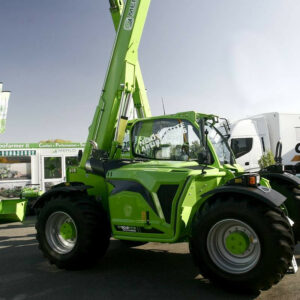

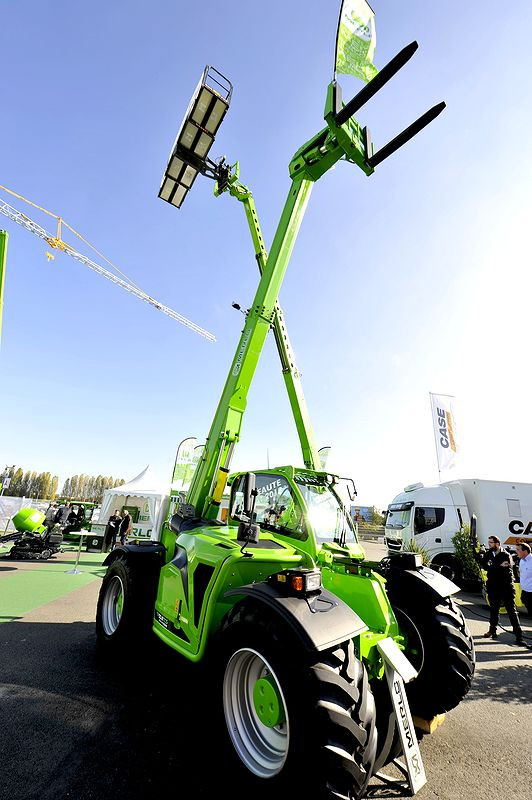

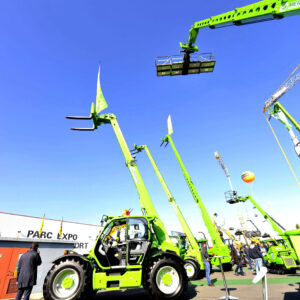

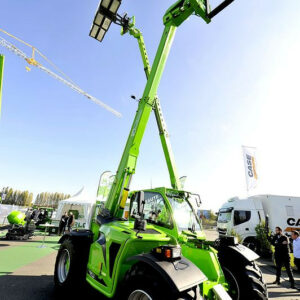

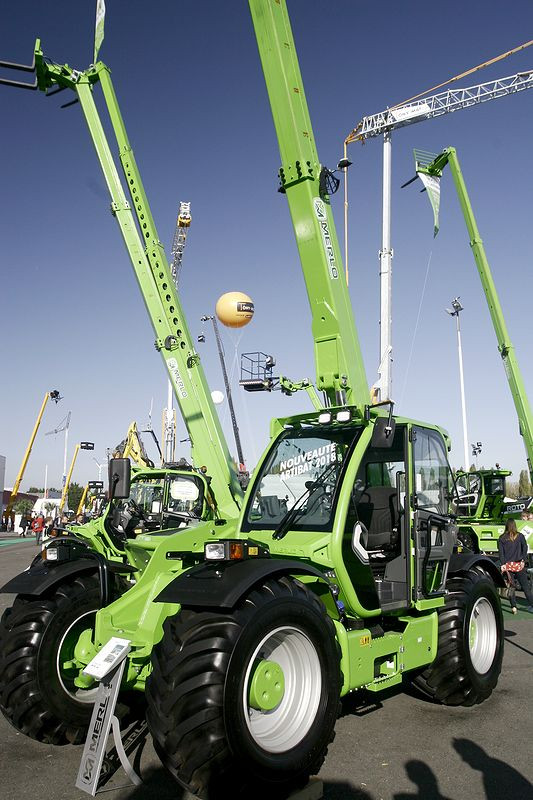

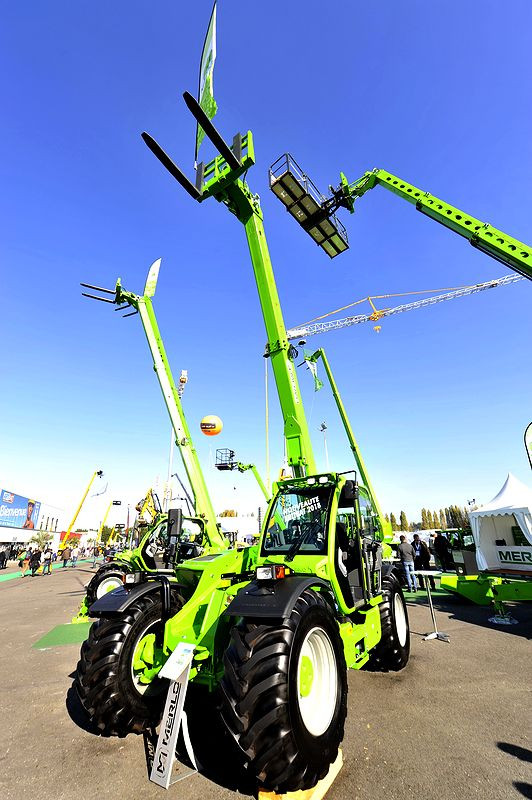

Le chariot télescopique turbofarmer TF 50.8 T CS 156 CVTRONIC de Merlo :
Merlo a conçu une nouvelle génération de chariot télescopiques puissants et polyvalents, les Heavy Duty. Nous traitons ici des 2 versions de ce modèle : les TF 50.8 T-120 et TF 50.8 T-CS-156 CVTRONIC.
Les atouts de ce chariot turbofarmer Merlo :
+ d’efficacité : -18 % de consommation avec EPD – Eco Power Drive
+ de performances : – Motorisations 122 HP sans filtre à particules et Tier 4 Interim de 156 HP
– Blocage différentiel arrière de série
+ de flexibilité : – PDF mécanique
– distributeur hydraulique arrière
Démonstration du chariot turbofarmer Merlo TF 50.8 T CS (3′ 16”) :
Un concentré de technologie :
Différents modèles :
Moteur : motorisation Tier 4 Interim pour les Turbofamrer :
et de sécurité avec le freinage « actif ». Toutes les versions sont aussi équipées d’EPD (Eco Power Drive) pour la gestion électronique du moteur thermique, ce qui permet de réduire la consommation de 18 % pour obtenir des économies annuelles réelles.
Merlo CVTronic :
L’interprétation de Merlo de la transmission à variation continue
La transmission CVTronic est née dans le sillon de la tradition Merlo dans le domaine de l’hydrostatique et assure une accélération en douceur sans interruption de couple de 0 km/h à 40 km/h. La transmission se compose de deux moteurs hydrostatiques à pistons axiaux alimentés par une pompe hydraulique à commande électronique. Aux basses vitesses de travail, les deux moteurs hydrostatiques agissent conjointement pour offrir le couple maximum, avec une augmentation de 12% par rapport aux transmissions hydrostatiques conventionnelles. Lors des déplacements, le deuxième moteur hydrostatique est automatiquement désactivé par le système de commande et l’huile venant de la pompe alimente le moteur hydrostatique principal, qui entraîne alors le Turbofarmer jusqu’à la vitesse maximale.
Cabine CS, sigle de ” Cabine Suspendue ” unique au monde.
Cette “cabine suspendue” hydropneumatique peut être activée par l’opérateur.
- Avec ses 1010 mm, c’est la cabine la plus grande de la catégorie, la seule avec un système de suspension hydropneumatique de série.
- L’accès est facilité par une grande porte de 770 mm munie d’une fenêtre à battant pour une meilleure ventilation naturelle.
- L’appellation Panoramic dérive de l’excellente visibilité que le conducteur a depuis son poste de conduite.
- La climatisation permet d’atteindre et de maintenir une température idéale de 22° dans l’habitacle.
BSS suspension hydropneumatique de la flèche (opt). Activable par l’opérateur, elle accélère les déplacements, protège la charge et améliore la productivité. Elle se désactive à <3 km/h.
Joystick à accélération automatique et gestion électronique du
régime moteur : plus de performance et moins de consommation
Le système Merlo EPD permet de gérer librement le régime du moteur thermique en le dissociant de la pédale d’accélérateur et de la vitesse de déplacement. Afin d’améliorer la productivité des télescopiques Merlo, l’EPD gère deux autres fonctions : le joystick à accélération automatique et le régulateur de régime moteur.
JOYSTICK À ACCÉLÉRATION AUTOMATIQUE : Cette solution permet d’améliorer la productivité des télescopiques Merlo en augmentant automatiquement le régime moteur au besoin pour accélérer les mouvements de la flèche. Cette fonction doit être activée à l’aide du sélecteur 1 et sa logique de fonctionnement est comme suit :
– Joystick déplacé (pas en fin de course) : régime moteur augmenté proportionnellement à l’angle de déplacement
– Joystick déplacé en fin de course : régime moteur à 80 % du régime maximum pour des mouvements de la flèche rapides et précis
– Joystick déplacé en fin de course avec 2 ou plusieurs mouvements demandés : régime moteur maximum
RÉGULATEUR DE RÉGIME MOTEUR : Le régulateur de régime moteur 2 permet à l’opérateur de régler le ralenti du moteur à maintenir. Ceci est particulièrement utile lors du déchargement et lors de l’utilisation d’équipements sur la flèche qui exigent constamment un débit d’huile minimum. Lorsque le mode joystick à accélération automatique est activé, le régulateur règle le régime moteur maximum afin de réduire davantage la consommation.
Sécurité M CDC ou le système Merlo Contrôle Dynamique de la Charge :
Pour le Groupe Merlo, la sécurité est une valeur absolue. Sur la base de ce principe Merlo a inventé le système M CDC. L’objectif est de permettre à chaque opérateur de travailler en toute sécurité, afin de maximiser le potentiel du télescopique et de l’équipement utilisé. Le système Merlo CDC permet aux Panoramic CS Tier 4 Interim de reconnaître automatiquement l’équipement monté et de régler en conséquence son comportement sur la base des tableaux de charge spécifiques. L’opérateur peut vérifier à tout moment l’équilibre dynamique de l’engin, grâce au point lumineux sur l’écran ou au feu situé sur le montant avant. En cas de manoeuvres compromettant la stabilité du télescopique, le système M CDC bloquera la flèche et empêchera tout mouvement aggravant.
Une flèche originale, efficiente et à l’avant-garde :
Merlo fabrique en interne les flèches de ses élévateurs télescopiques et à développé des technologies uniques pour les rendre plus forts et légers, pour protéger les mécanismes de manutention contre les chocs accidentels et pour permettre à ses clients de placer la charge aussi précisément que possible.
– Tôles de la flèche soudées sur l’axe neutre de flexion de la flèche.
– Cartouche : système de déport protégé à l’intérieur de la flèche, grâce à une solution brevetée, facilement accessible en cas d’entretien.
– Tac-Lock : système de blocage hydraulique de l’équipement depuis la cabine.
– Mise à niveau : système de correction de l’inclinaison intégré dans le châssis qui permet à l’opérateur de corriger les inégalités du terrain pour travailler en toute sécurité.
Essieux et freins Merlo, robustes et efficaces :
Nos télescopiques Panoramic CS sont équipés d’essieux conçus, projetés et fabriqués en interne. Ils sont fabriqués en fonte avec des réducteurs épicycloïdaux, dont Merlo garantit la robustesse, avec une capacité de braquage excellente et une garde au sol exceptionnelle. Tous nos télescopiques de la famille Panoramic CS sont équipés de 4 freins à disque à sec, ce qui permet de réduire considérablement la friction et donc la consommation par rapport aux disques en bain d’huile. En outre, le frein de stationnement est automatiquement activé à l’arrêt du moteur. L’opérateur peut également l’activer volontairement lorsque le moteur est en marche 1 en cas de travaux en pente. Garde au sol de 450 mm (pneus 500/70-24) pour surmonter aisément tous les obstacles.
- Essieux conçus, projetés et fabriqués chez Merlo (Panoramic).
- Réducteurs épicycloïdaux : centre de gravité bas, fiabilité maximale et traction élevée.
- 450 mm de garde au sol, la meilleure valeur de la catégorie
- Freins à sec pour réduire la friction et la consommation.
- Système d’enclenchement du frein de stationnement automatique à l’extinction du moteur.
- Trois modalités de braquage : roues avant, sur les quatre roues et en crabe, facilitant la manoeuvrabiilité, l’efficacité et l’efficience dans les travaux.
Données techniques :
Voir notre onglet Comparatif qui distingue dans cette gamme de chariots turbofarmer Merlo 2 modèles ayant chacun 2 versions : les TF 50.8 T-120, TF 50.8 T-CS-156 CVTRONIC, 45.11 T-120 et TF 45.11 T-CS-156 CVTRONIC.
